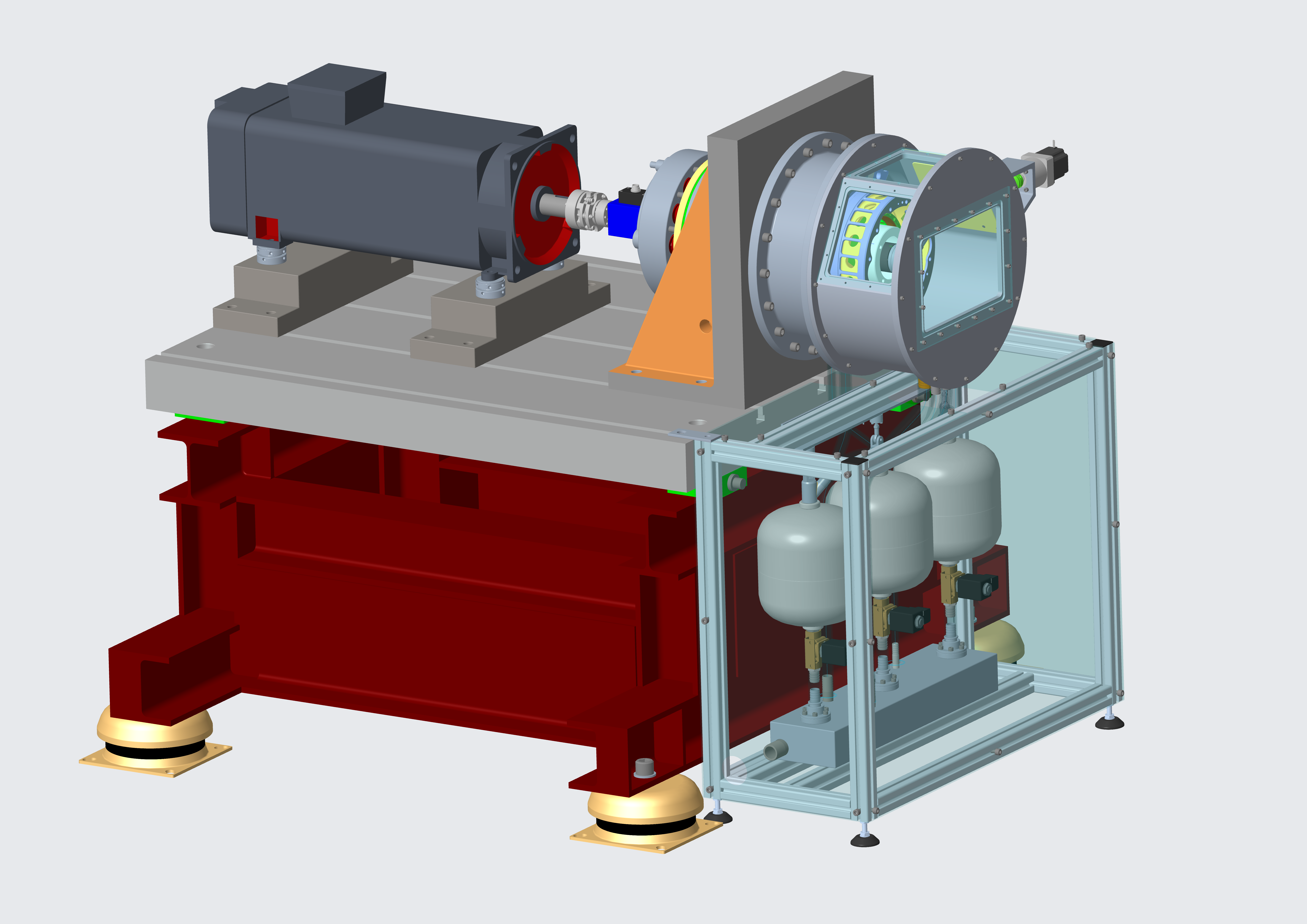

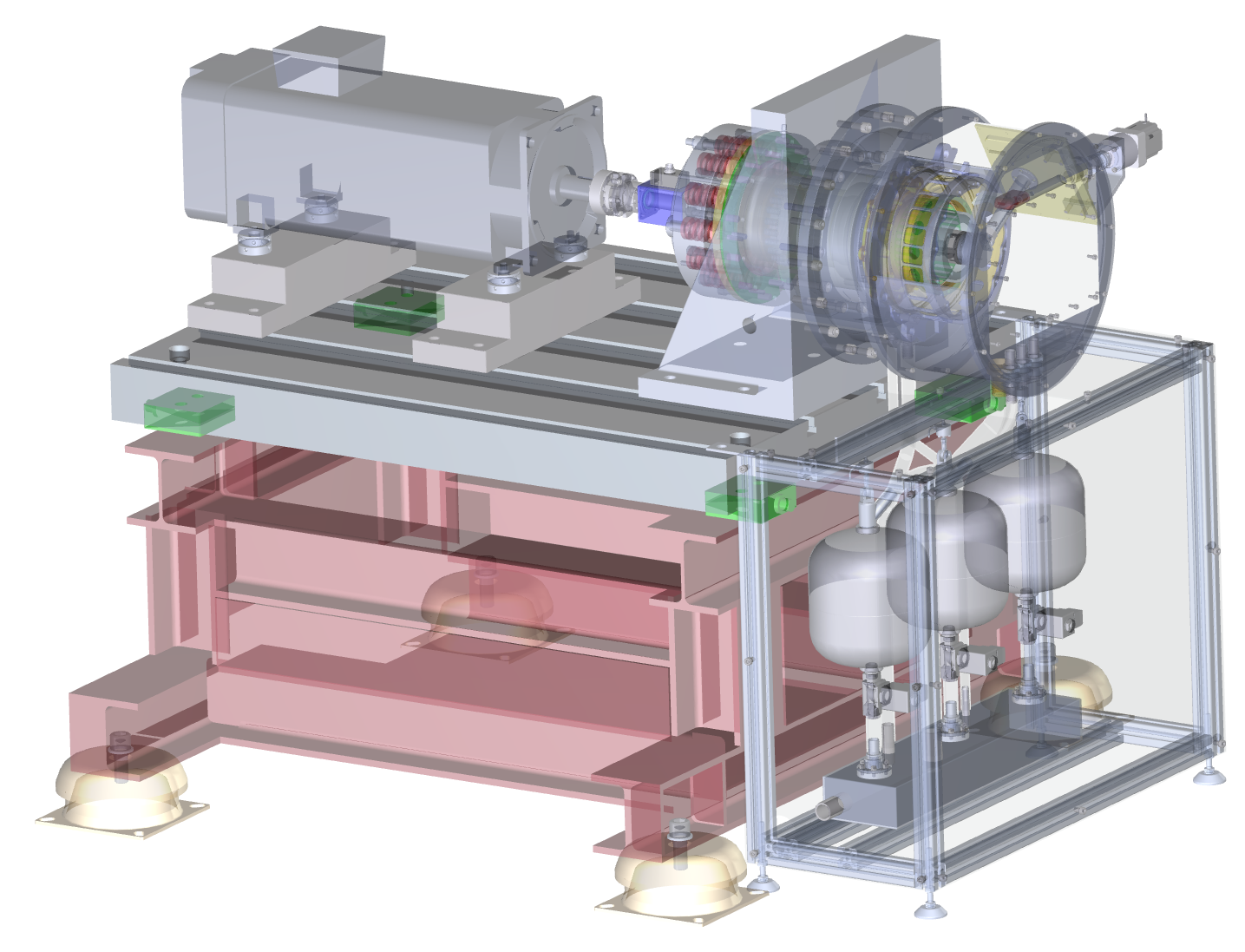

Zur Untersuchung der Ölzuführung zu den Lagern in einer triebwerkstypischen Lagerkammer wird am Institut für Thermische Strömungsmaschinen ein Prüfstand aufgebaut. Mit dessen Hilfe können zahlreiche Parameter unter triebwerksrelevanten Betriebsbedingungen im Hinblick auf die Effizienz der Zuführung und die Tropfenentstehung untersucht werden. Zur Beurteilung der Tropfenentstehung stehen ausreichend optische Zugänge für die Anwendung optischer Messtechnik zur Verfügung. Der Prüfstand verfügt darüber hinaus über die Möglichkeit komplette Lagereinheiten unter Realbedingungen zu testen.

Möglichkeiten

• Variabler Einsatz verschiedener Rotorgeometrien
• Temperaturmessung  im rotierenden System mittels Telemetrieeinheit
• Max. Drehzahl: 11000 1/min
• Rotordurchmesser: bis ca. 240mm
• Öltemperatur: 20-120°C (150°C)
• Max. Öldruck: 15bar
• Max. Ölmenge: 20 l/min
• Max. Lagervorspannung des zu testenden Lagers: bis 50kN

Messtechnik & Steuerung

• 12x Typ K Thermoelemente (rotierend)
• Typ K Thermoelement (statisch)
• Drucksensor
• Coriolismassenstrommessgerät
• Drehmomentmesswelle
• Servomotor + Schrittmotor
• Datenerfassung mittels LabView
