Überblick

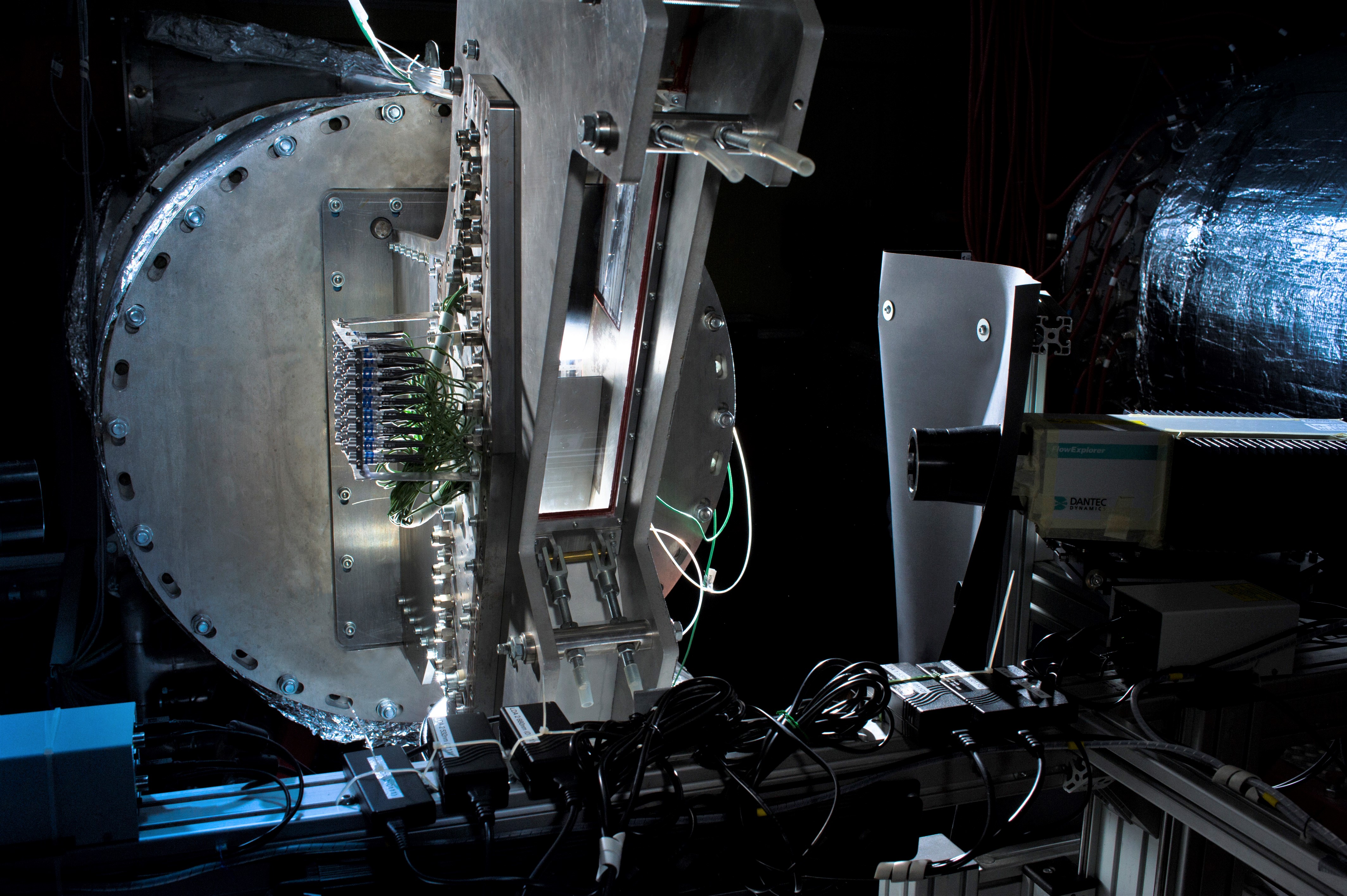

Herzstück des Kaskadenprüfstands ist eine Turbinenkaskade bestehend 3 Schaufeln und etwa 2,5 Passagen. Der Prüfstand wird für Filmkühluntersuchungen in Turbinenpassagen eingesetzt. Es besteht die Möglichkeit den Hauptmassenstrom (Heißgas) zu erwärmen und die Kühlluft zu kühlen so dass Messungen bei realistischen Dichteverhältnissen möglich sind. Der Kühlluftmassenstrom kann über Regelventile auf verschiedene Kühlluftausblasemodule aufgeteilt werden. Optische Zugänglichkeiten sind sowohl für Infrarotmessungen als auch für Laseroptische Untersuchungen vorhanden.

Parameter

Messtechnik

• Betriebspunkt Heißgas und Kühlluft
  • Statischer Druck
  • Totaldruck
  • Temperatur
  • Massenstrom
• Druckaufnehmer zur Messung von Schaufeldruckverteilungen und Druckverteilungen auf der Seitenwand
• Flächige Temperaturmessung (Infrarotthermograpie)
• Laseroptische Messtechnik für Strömungsfelduntersuchungen
