Beschreibung
Am Flüssigkristallversuchsstand des Instituts für Thermische Strömungsmaschinen werden Untersuchungen zur quantitativen Messung von Wandschubspannungen mittels Flüssigkristallen angestellt (Forschungsschwerpunkt Wandschubspannungsmessung mittels der Flüssigkristalltechnik).

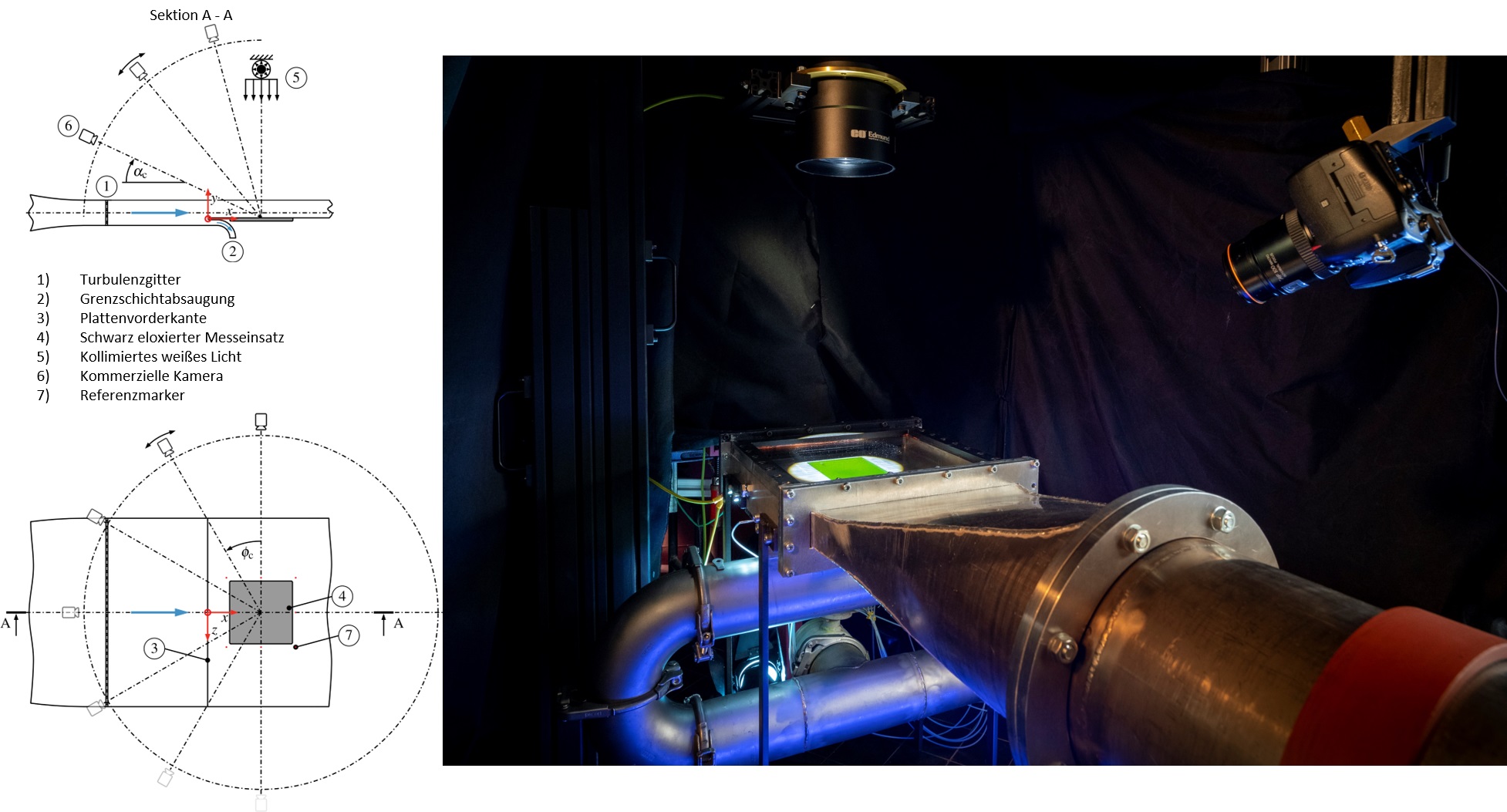

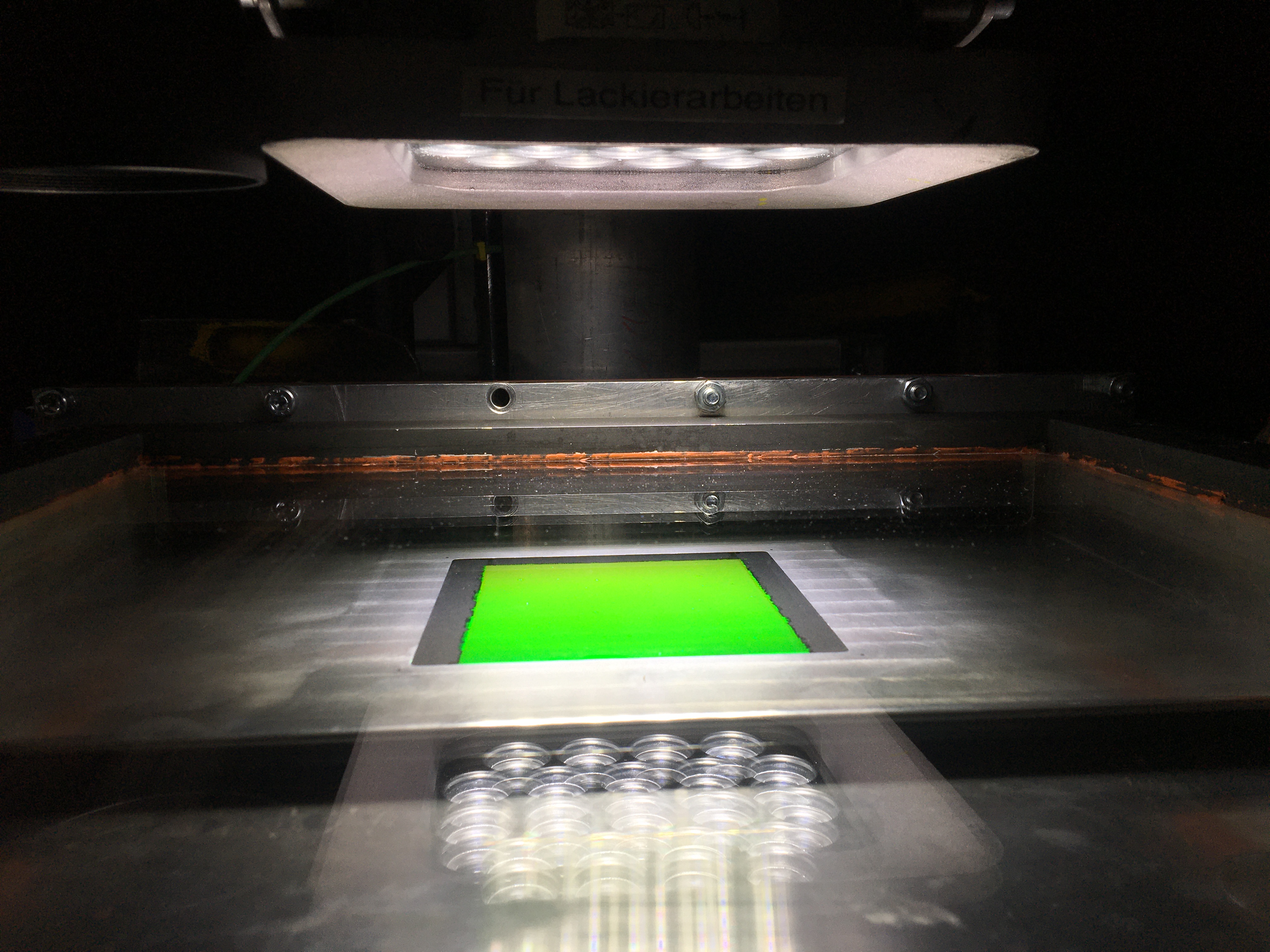

Abbildung 1: Versuchsstand mit Illumination und Kamera
Möglichkeiten
- Flächig und hochauflösende, quantitative Messung von Wandschubspannungen
- Isolierte Untersuchung zahlreicher Parameter auf das selektiv gestreute Farbsignal der Flüssigkristalle
- Visualisierung von Grenzschichtphänomenen
- Top-light/top-view-mode und Back-light/back-view-mode
- Applikation unterschiedlicher optischer Messverfahren
- Max. Luftmassenstrom: 2,7 kg/s bei einem max. Druckverhältnis von bis zu 1,5
- Max. Lufttemperatur: im Bereich 308 K - 330 K regelbar
- Vollautomatisierte Datenakquise
Messtechnik & Steuerung
- Messung von Geschwindigkeits- und Temperaturprofilen mittels miniaturisierter kombinierter Pitot-Thermoelementsonde
- Messung von statischen Drücken mittels Druckaufnehmern
- Messung von Oberflächentemperaturen mittels eingebetteter Thermoelemente
- Visualisierung von Grenzschichtphänomenen mittels Flüssigkristallen
- BCN192
- CN/R3
- CN/R2
- Datenerfassung schubspannungsassoziierter Farbänderungen mittels kommerzieller Kamera
- Datenerfassung und Versuchsstandsteuerung mittels NI LabVIEW und Beckhoff SPS
